Яндекс Zigbee Реле в подрозетник с опциональной нулевой линией 220В 8А
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Реле, доступ — публичный
Тип устройстваРеле
Назначение и функциональные требованияДля дистанционного управления бытовыми приборами
Производитель устройстваЯндекс
Модель и линейка устройстваYNDX‑00537
Способ монтажаВ подрозетник
Наличие нуляЕсть, опциональный Необходимость установки балласта(для устройств без 0) -
Количество каналов реле1
Установка на Din рейкуНет

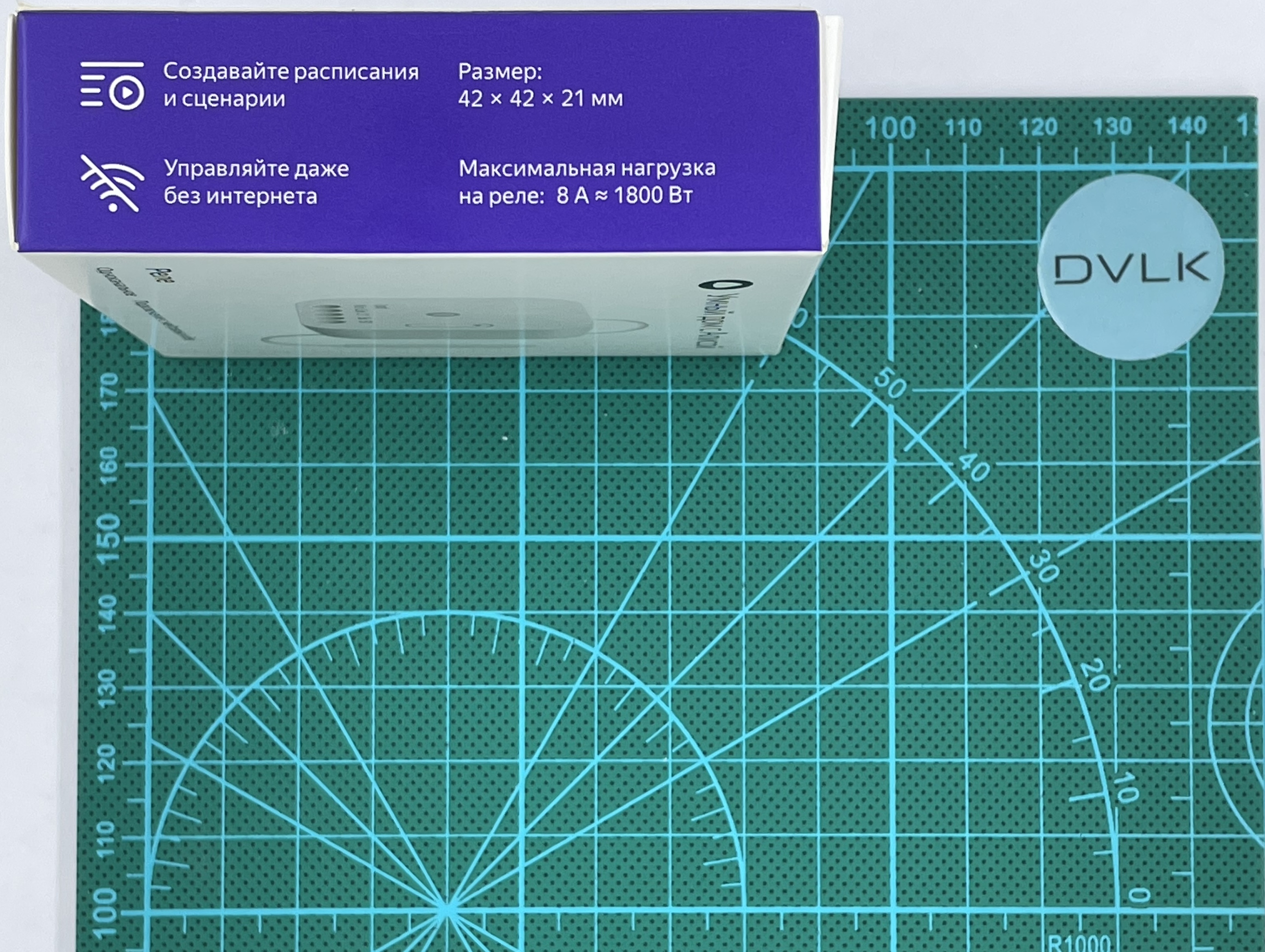

Максимальная нагрузка общая1800 Вт
Максимальная нагрузка общая LED600 Вт
Максимальная нагрузка на канал1800 Вт
Максимальная нагрузка на канал LED600 Вт
Диапазон рабочих температур и влажностиот 0 °С до +35 °С Допустимая относительная влажность от 20% до 80%

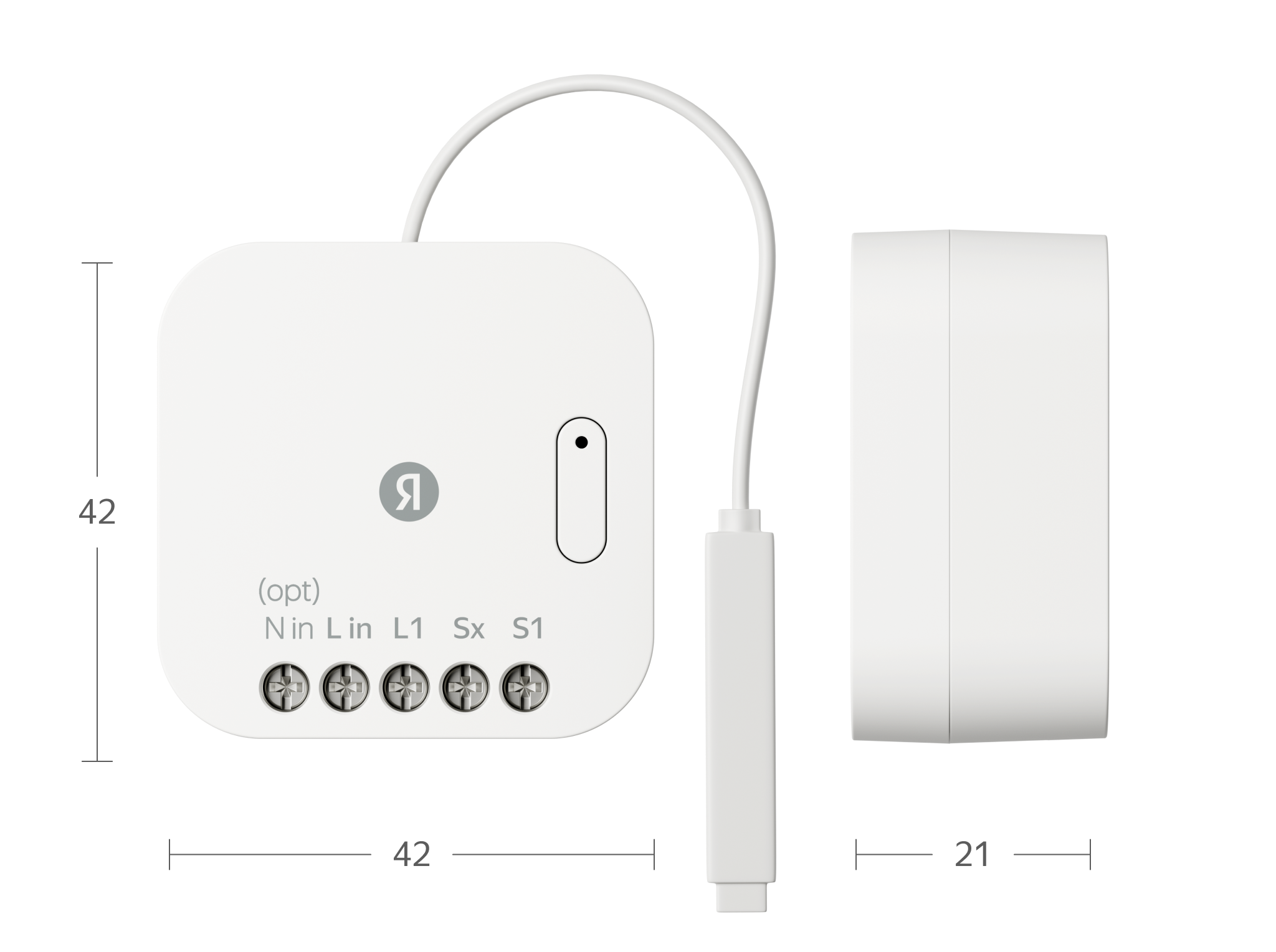

Габариты42 × 42 × 21 мм
Рабочее напряжение220–240 В
Тип подключаемого выключателяС фиксацией/без фиксации
Тип выключателя в интерфейсе Sprut'aС фиксацией/без фиксации/беспроводной с одинарным, двойным и долгим нажатием
Тип связиZigbee
ЭкосистемаЯндекс
Наличие RF связинет
Степень защитыIP20
Артикул устройстваYNDX‑00537
Каталог sprutsprut
Шаблон для sprutЕсть
Интеграция со SprutZigbee
Где купитьyndxstore
Стоимость$18
Номер на складеDVLK0523
Номер коробки5
Режим сопряжения и сбросанажмите и удерживайте кнопку на реле 5 секунд, пока индикатор не замигает.
или переключите клавишу выключателя 7 раз, если он подключен Биндинг Есть
или переключите клавишу выключателя 7 раз, если он подключен Биндинг Есть
Роль в Zigbee сети—
Конечное устройство—
Результаты тестирования
| Шаг | Описание |
|---|---|

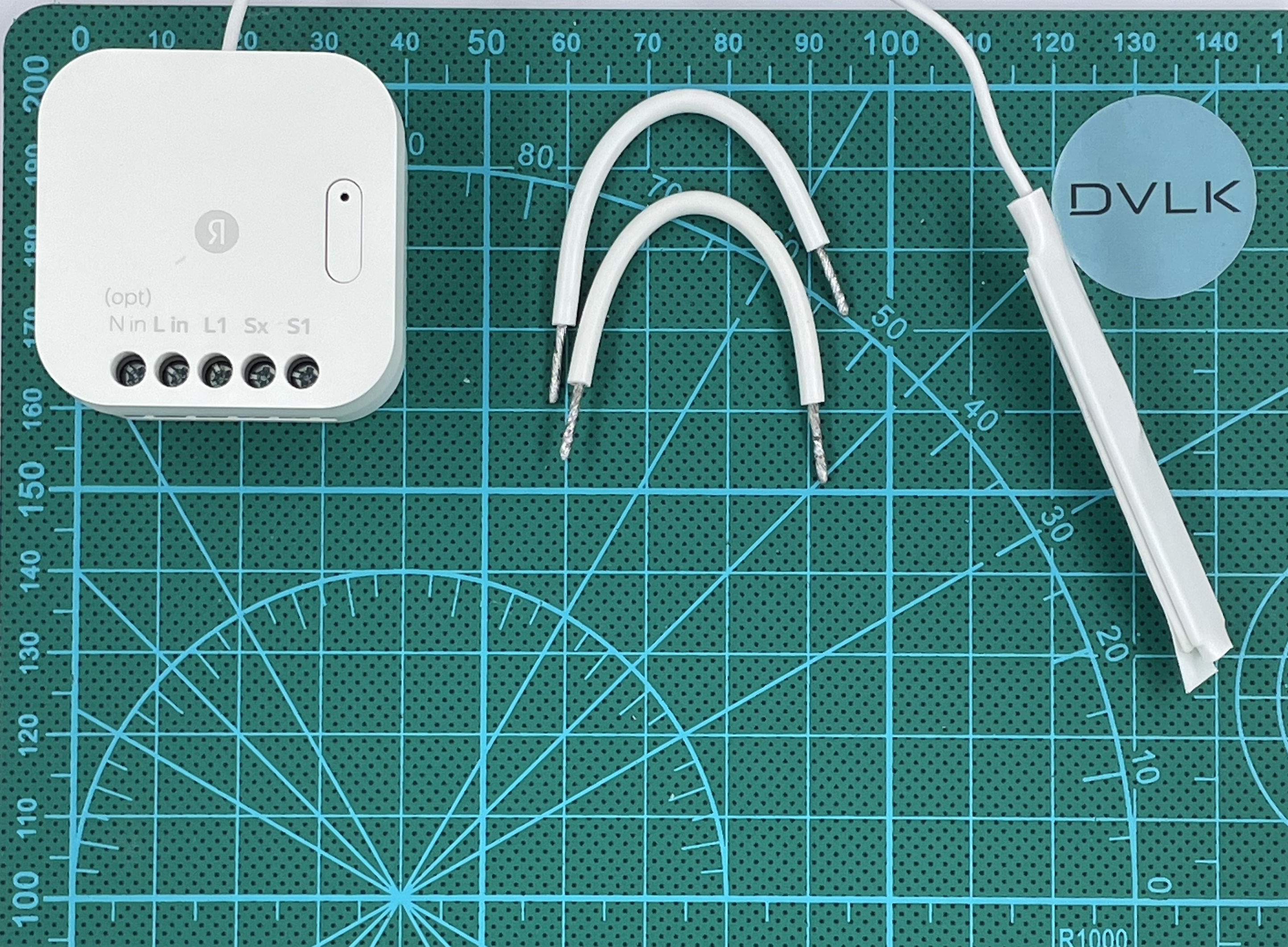

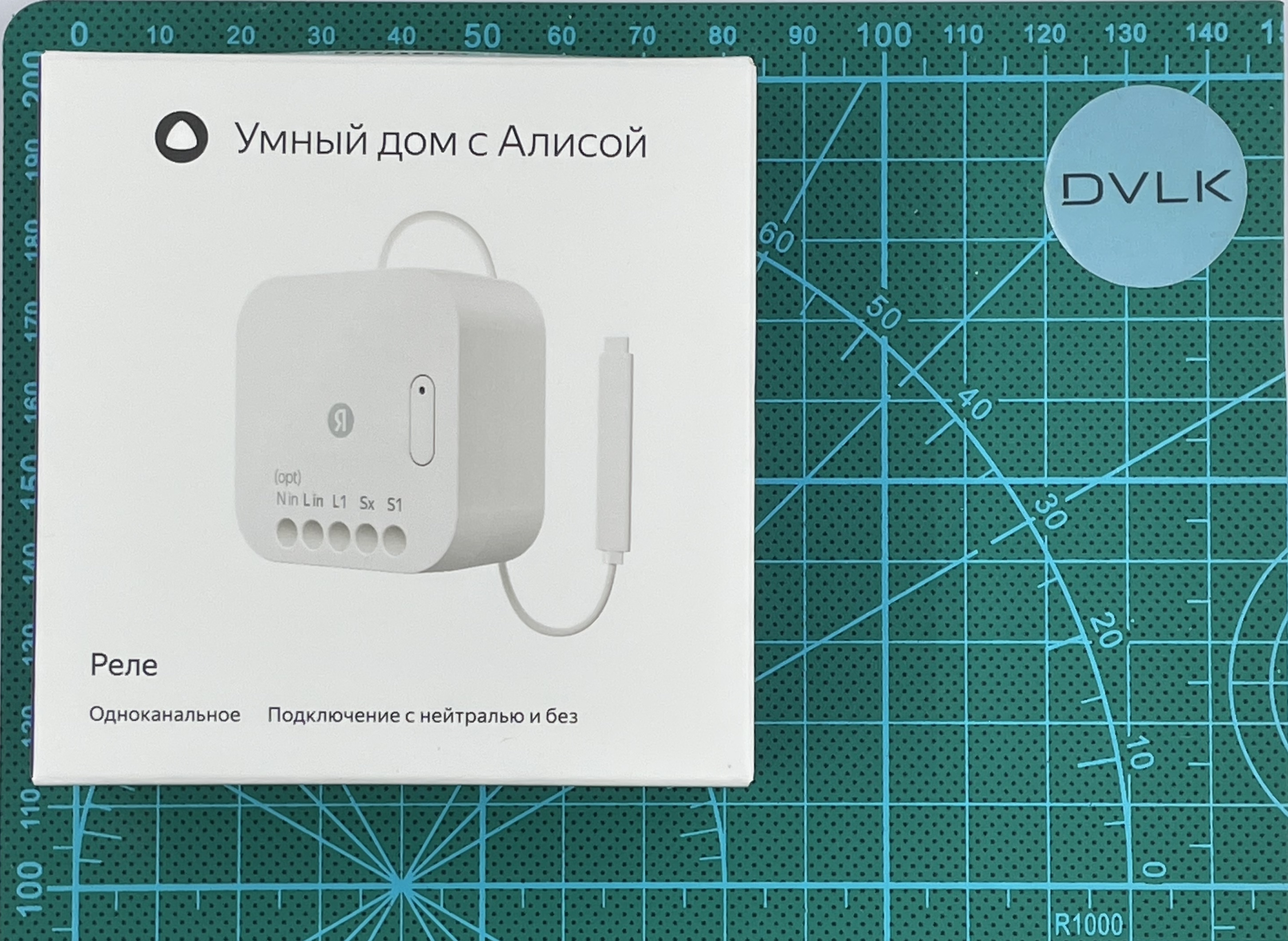

| 1 | Комплектация изделия на соответствие заявленному комплекту поставки. |
| 10 | 2 |
| 10 | 3. |

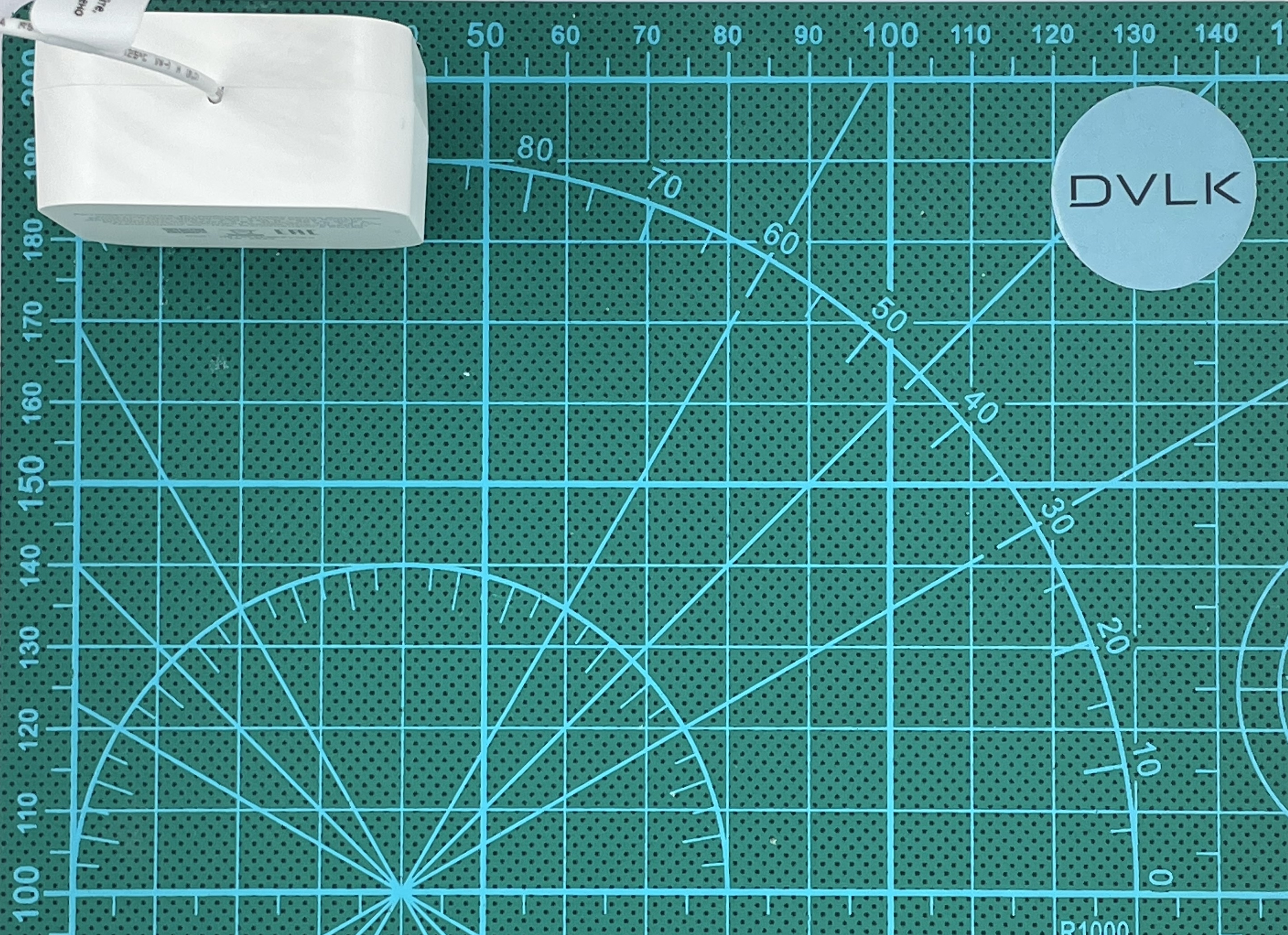

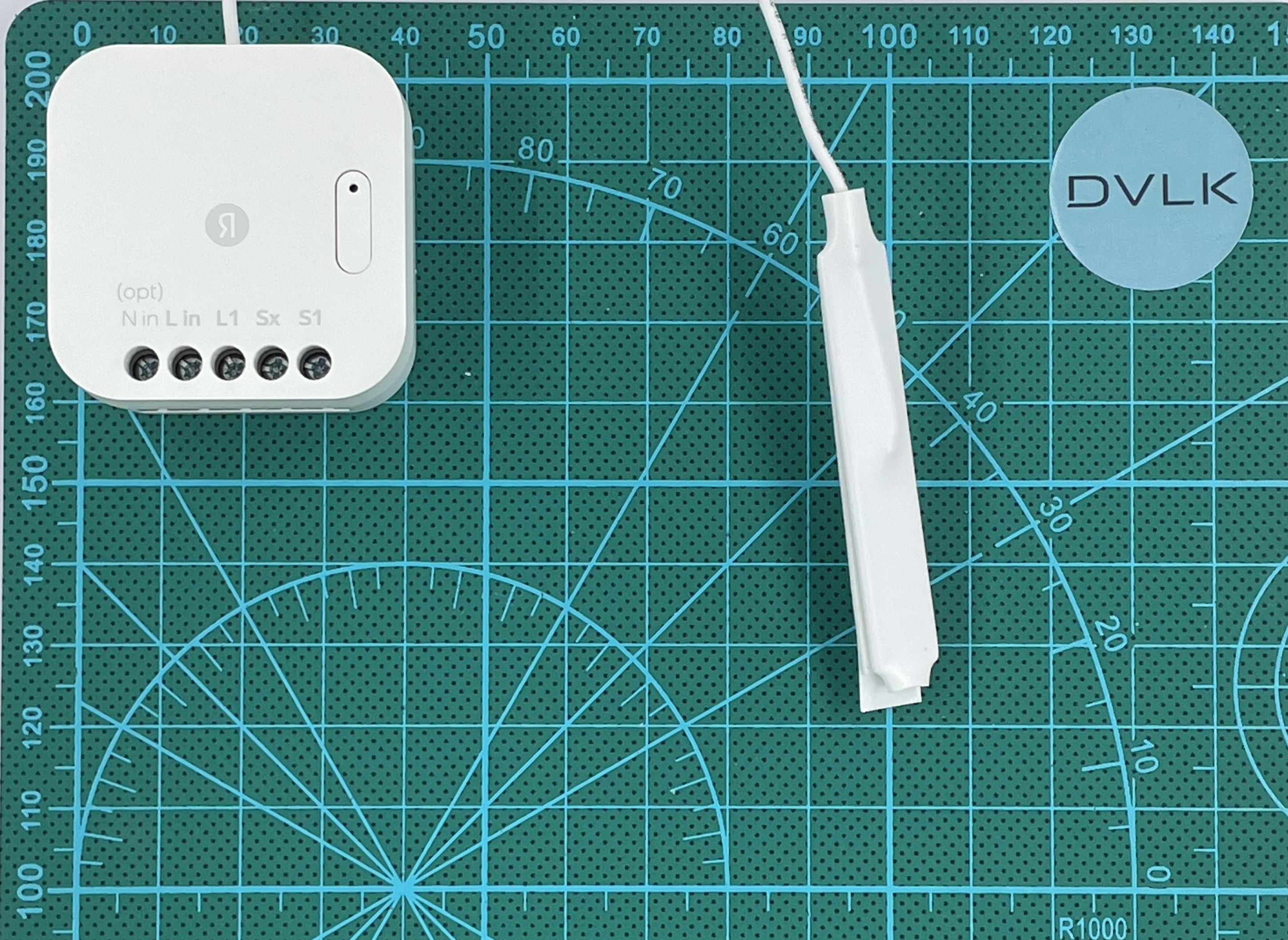

| 10 | По паспорту: 42 × 42 × 21 мм По факту: 42,37 × 42,09 × 20,8 мм |
| 4 | Геометрия устройства (ровность граней, ребер и т.д) |
| 10 | 5. |
| 10 | 6. |
| 10 | 7. |

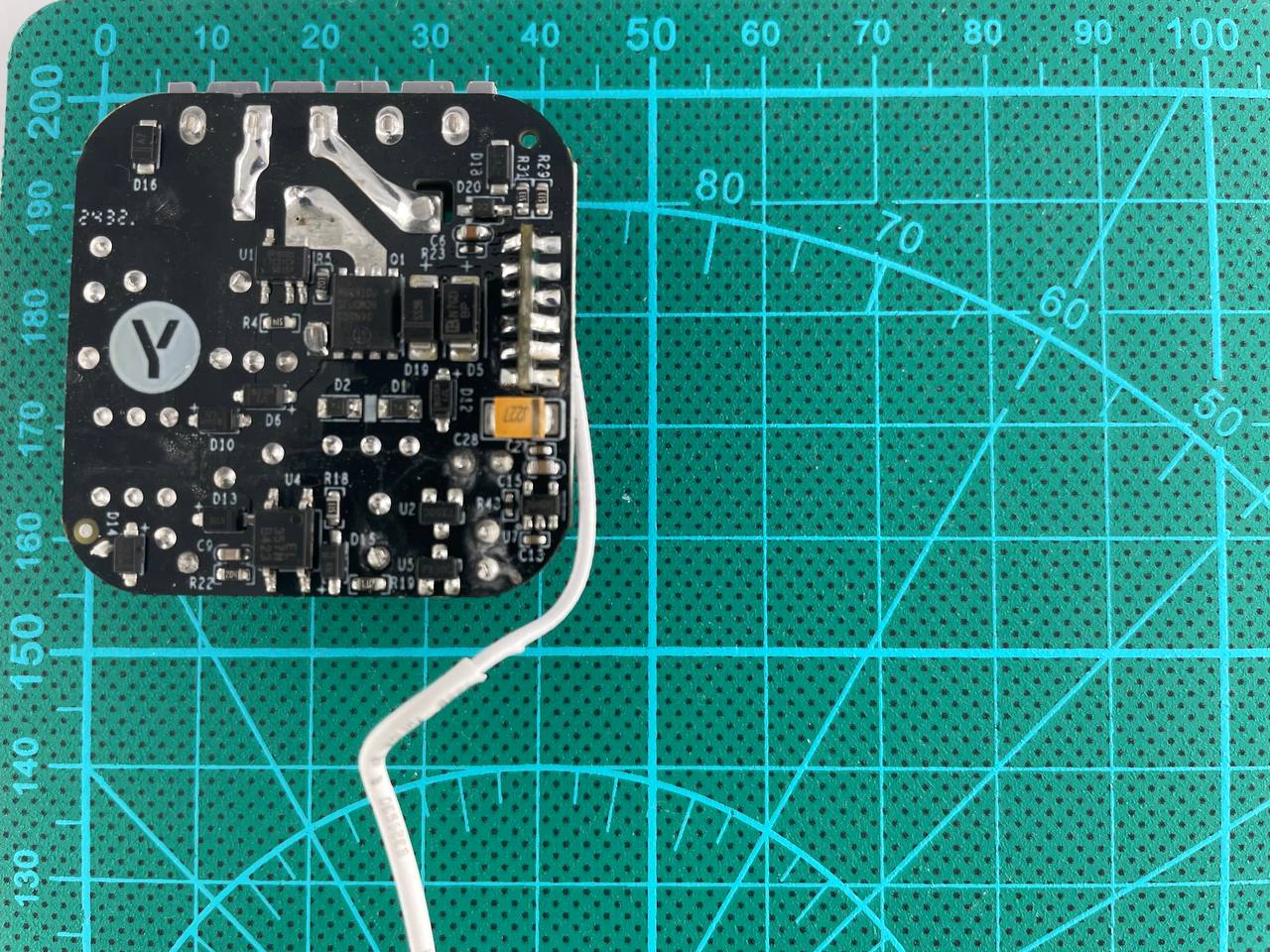

| 9 | Местами не отмыт флюс |
| 8 | Шум при работе |
| 9 | Щелчок реле достаточно громкий |
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 3. |
| 10 | 4. |
| 10 | 5. |
| 6 | Скорость реакции на команды из мобильного приложения |
| 9 | 190мс WEB |
| 7 | Скорость реакции на команды от другого устройства |
| 10 | 60мс Выключатель |
| 8 | Стабильность подключения устройства к сети |
| 10 | 9. |
| 10 | 10. |
| 9 | Нет варианта питания "Проводное подключение" и нет варианта "чередование" в настройке после восстановления питания |
| 11 | Удобство и функциональность стороннего ПО контроллеров |
| 10 | 12. |
| 10 | <1 секунды |
| 13 | Тип подключаемого выключателя |
| 10 | С фиксацией/без фиксации/беспроводной с одинарным, двойным и долгим нажатием |
| 7 | 190мс WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осцилографа) |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной резистивной нагрузки |
| 10 | Работа при указанных в документации значениях максимальной нагрузки с LED нагрузкой |
| 10 | 2. |
| 10 | 3. |
| 7 | Устройство пропускает команды, если не успевает их выполнить или если попасть в неудачный тайминг (кд) |
| 5 | Стресс-тест (период 2с) с мелкой нагрузкой - 100 раз |
| 7 | 6.7А на водонагревателе (были единичные пропуски команд) |
| 6 | Стресс-тест (период 2) с почти номинальной нагрузкой - 100 раз |
| 7 | 6.7А на водонагревателе + 3 лампочки 95Вт (~1.2A-1.3A) (были единичные пропуски команд) |
| 7 | Стресс-тест (период 2) с нагрузкой выше номинальной - 100 раз |
| 7 | 9А на водонагревателе (были единичные пропуски команд) |
| 7 | 4 лампочки feron lb-65 120Вт (были единичные пропуски команд) |
| 7 | 4 лампочка feron lb-65 120Вт и 4 лампочки feron lb-130 30Вт (были единичные пропуски команд) |
| 7 | 4 лампочка feron lb-65 120Вт и 6 лампочек feron lb-130 30Вт (были единичные пропуски команд) |
| 8 | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) |
| 10 | 9А на водонагревателе |
| 9 | Тест на выносливость (период 1 с) - 10 00 раз |
| 5 | Пропускает команды |

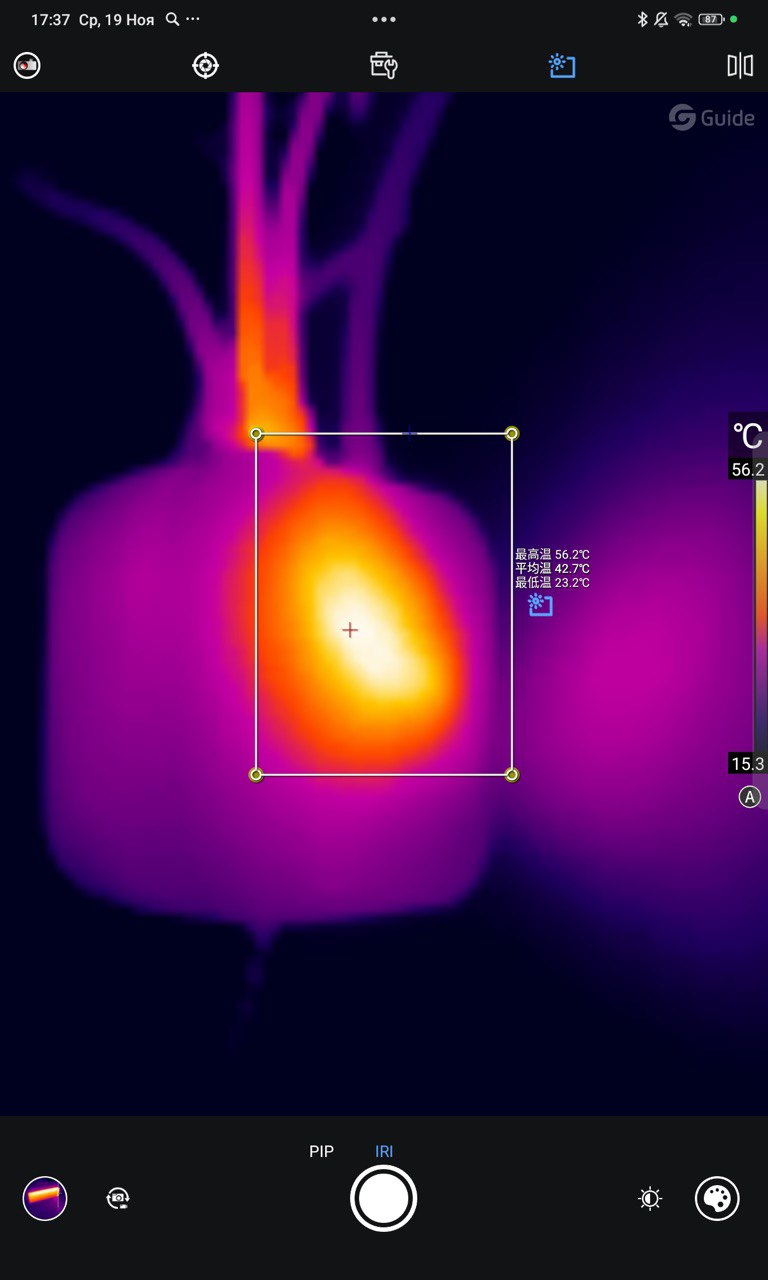

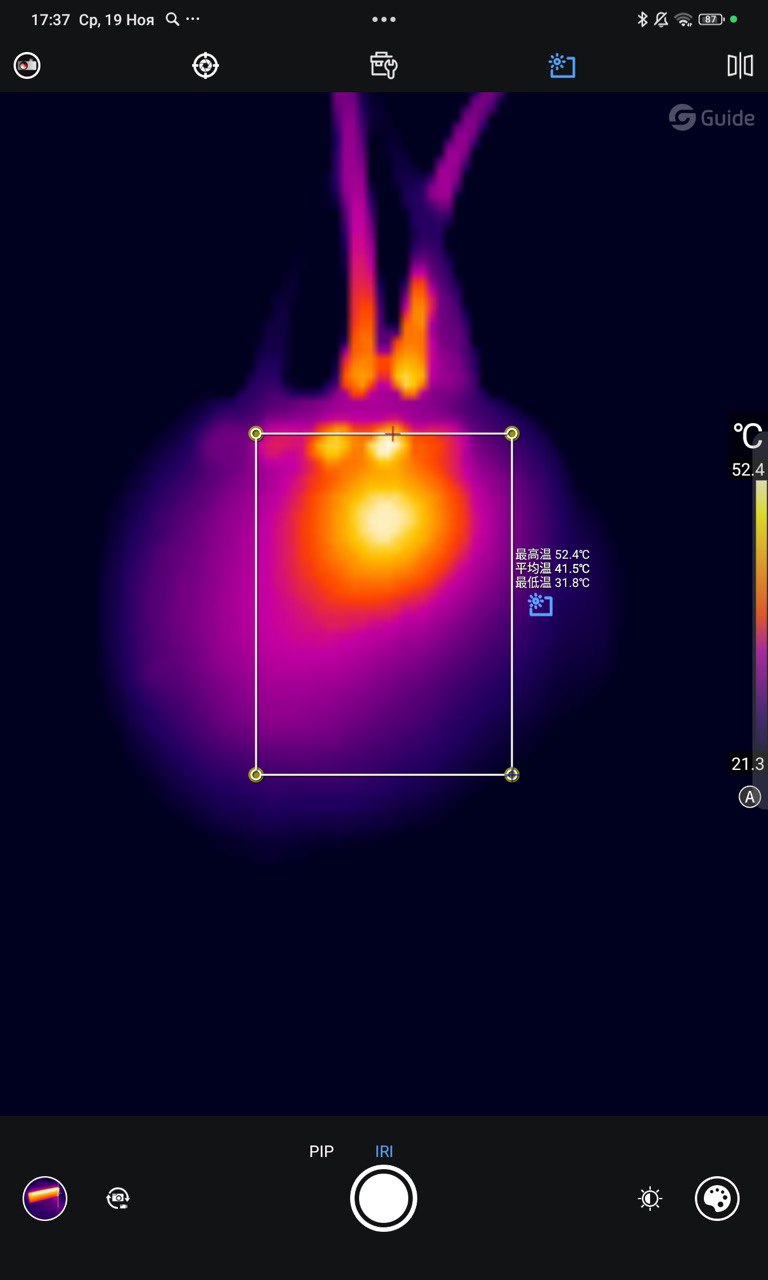

| 8 | Нагрелся до 56 градусов |
Заключение
Рейтинг - 6.5. Реле держит заявленную нагрузку, не перегревается, обладает неплохим откликом, но он не всегда стабильный (может варьироваться вплоть до 1.5с), поддерживает различные виды выключателей, может работать как с нейтралью, так и без. Если подавать команды достаточно быстро или в определенный тайминг - может их пропускать (между нажатиями нужно выдерживать интервал порядка 1.5-2 секунд. Иначе команда либо будет выполнена с существенно большей задержкой, либо пропущена) . Помимо этого в стресс-тестах просто периодически пропускает команды (несмотря на то, что внутри реле такие же как в выключателях Яндекс, у которых такой проблемы замечено не было).
