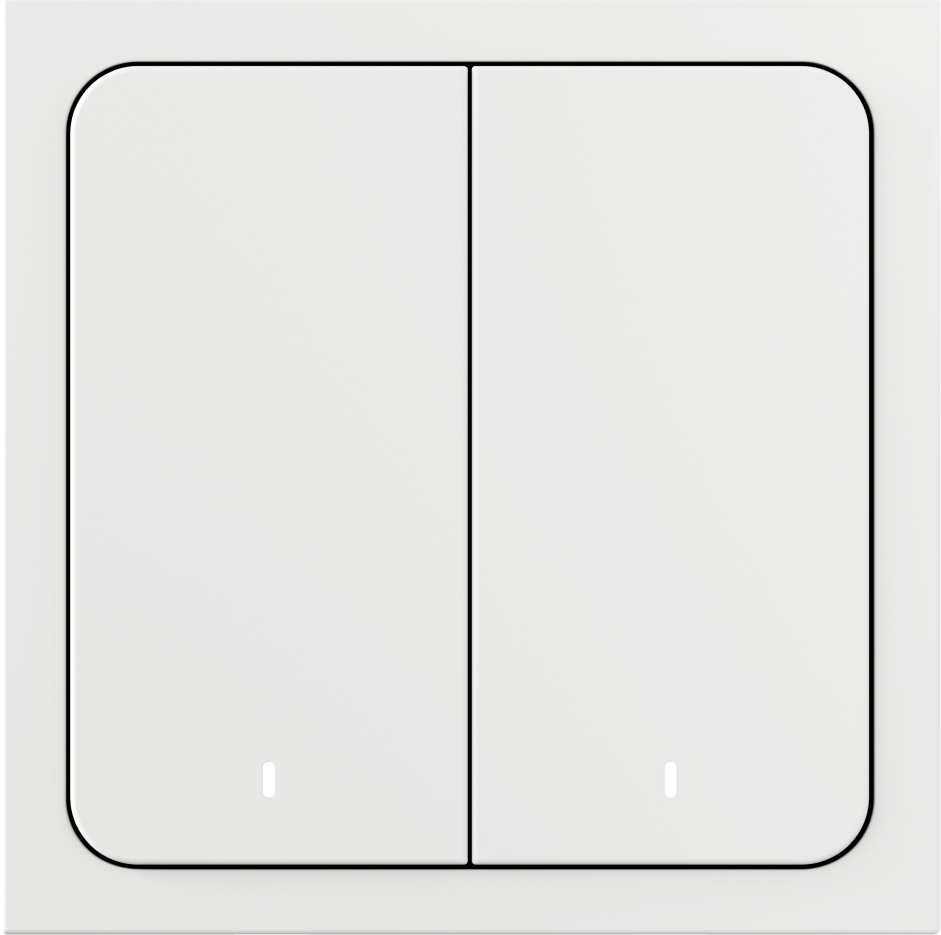

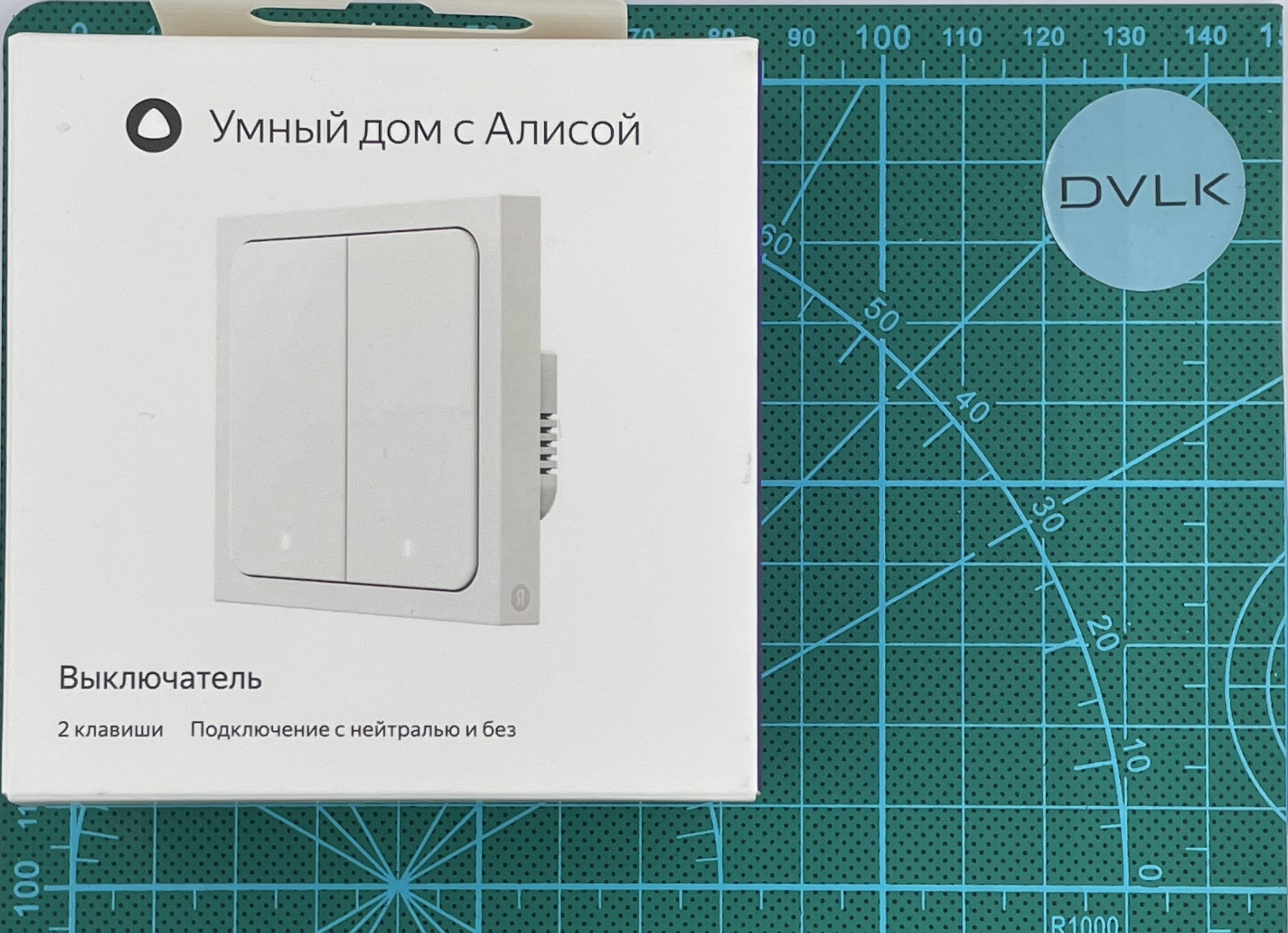

Яндекс Zigbee Выключатель проводной 2 клавиши с опциональной нулевой линией
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Выключатель, доступ — публичный
Тип устройстваВыключатель
Производитель устройстваЯндекс
Рабочее напряжение:220–240 В Ток нагрузки общий: 16А (по 8 А на канал)
Ток нагрузки общий LED :- (~4.6А по ~2.3A на канал)
Количество клавиш2
Возможность отвязывать клавиши от релеЕсть, причем отдельно отвязывается верхняя и нижняя кнопки каждой клавиши
Максимальная нагрузка на канал1800 Вт
Максимальная нагрузка для Led ламп на канал600 Вт Минимальная нагрузка без нейтрали 3 Вт
Наличие нулевой линииЕсть, опциональная Необходимость установки балласта(для устройств без 0) -

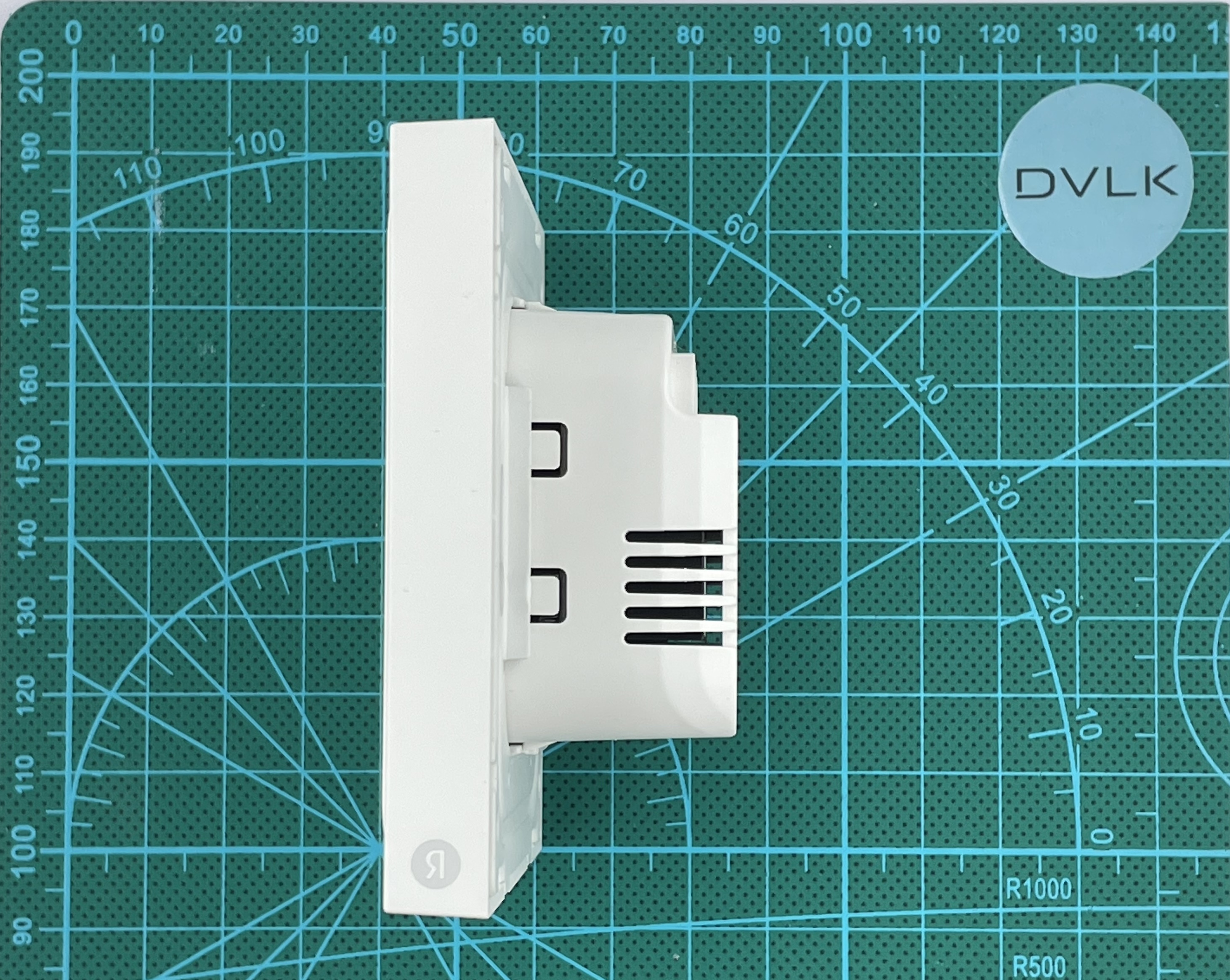

Наличие диммированиянет Размеры 80 × 80 × 36 мм
Возможность установки в рамкуДа
Диапазон рабочих температур и влажностиот –10 °С до +40 °С Допустимая относительная влажность от 20% до 80%
Степень защитыIP20
ЭкосистемаЯндекс
Режим сопряжения и сбросаЗажмите нижнюю часть любой клавиши на 10 секунд
Поведение при обесточиванииПоследнее состояние, всегда вкл, всегда выкл, чередование
Роль в Zigbee сети—
Конечное устройство—
Серия устройства-
Модель и линейка устройстваYNDX‑00532
Артикул устройства и ссылка на сайт производителяYNDX‑00532
Ссылка на документациюДокументация
Интеграция со SprutZigbee Каталог sprut
Биндинг sprut Да
Биндинг sprut Да
Шаблон для sprutесть
Где купитьyndxstore
Стоимость$30
Номер на складеDVLK0522
Номер коробки2
Функциональное тестирование
| Шаг | Описание |
|---|---|
| 1 | Простота первоначальной настройки устройства |
| 10 | 2. |
| 10 | 3. |
| 10 | Есть, причем отдельно отвязывается верхняя и нижняя кнопки каждой клавиши |
| 4 | Влияние на другие устройства в сети |
| 5 | Скорость реакции на команды из мобильного приложения |
| 10 | 140мс WEB |
| 6 | Стабильность подключения устройства к сети |
| 10 | 7. |
| 10 | 8. |
| 10 | 9. |
| 10 | 10. |
| 8 | Освещение, управляемое этим выключателем принимает нужное состояние сразу, но реагировать на команды выключатель начинает спустя 5-6 секунд |
| 11 | Стабильность работы при минимальном заявленном напряжении |
| 10 | Минимальное заявленное напряжение 220, но выключатель работает уже с 60В |
| 12 | Стабильность работы при максимальном заявленном напряжении |
| 10 | 13. |
| 10 | 140мс WEB (время от нажатия кнопки в интерфейсе до появления изменения напряжения на щупе осцилографа) |
Нагрузочное тестирование
| Шаг | Описание |
|---|---|
| 1 | Работа при указанных в документации значениях максимальной нагрузки с резистивной нагрузкой |
| 10 | 2. |
| 10 | 3. |
| 4 | Стресс-тест (период 2с) с нагрузкой 75% от номинальной резистивной - 100 раз |
| 10 | 6.7А на водонагревателе |
| 5 | Стресс-тест (период 2) с номинальной резистивной нагрузкой - 100 раз |
| 10 | 6.7А на водонагревателе + 3 лампочки 95Вт (~1.2A-1.3A) |
| 6 | Стресс-тест (период 2) с резистивной нагрузкой выше номинальной на 15% - 100 раз |
| 10 | 9А на водонагревателе |
| 7 | Стресс-тест (период 2с) с нагрузкой 30W LED - 100 раз |
| 10 | 4 лампочка feron lb-65 120Вт |
| 8 | Стресс-тест (период 2) с номинальной LED нагрузкой - 100 раз |
| 10 | 4 лампочка feron lb-65 120Вт и 4 лампочки feron lb-130 30Вт |
| 9 | Стресс-тест (период 2c ) с LED нагрузкой 150W - 100 раз |
| 10 | 4 лампочка feron lb-65 120Вт и 4 лампочки feron lb-130 30Вт (Больше LED нагрузки в офисе в момент тестирования не было) |
| 10 | Стресс-тест с максимально допустимой резистивной нагрузкой(1 час) |
| 10 | 11. |
| 10 | 12. |

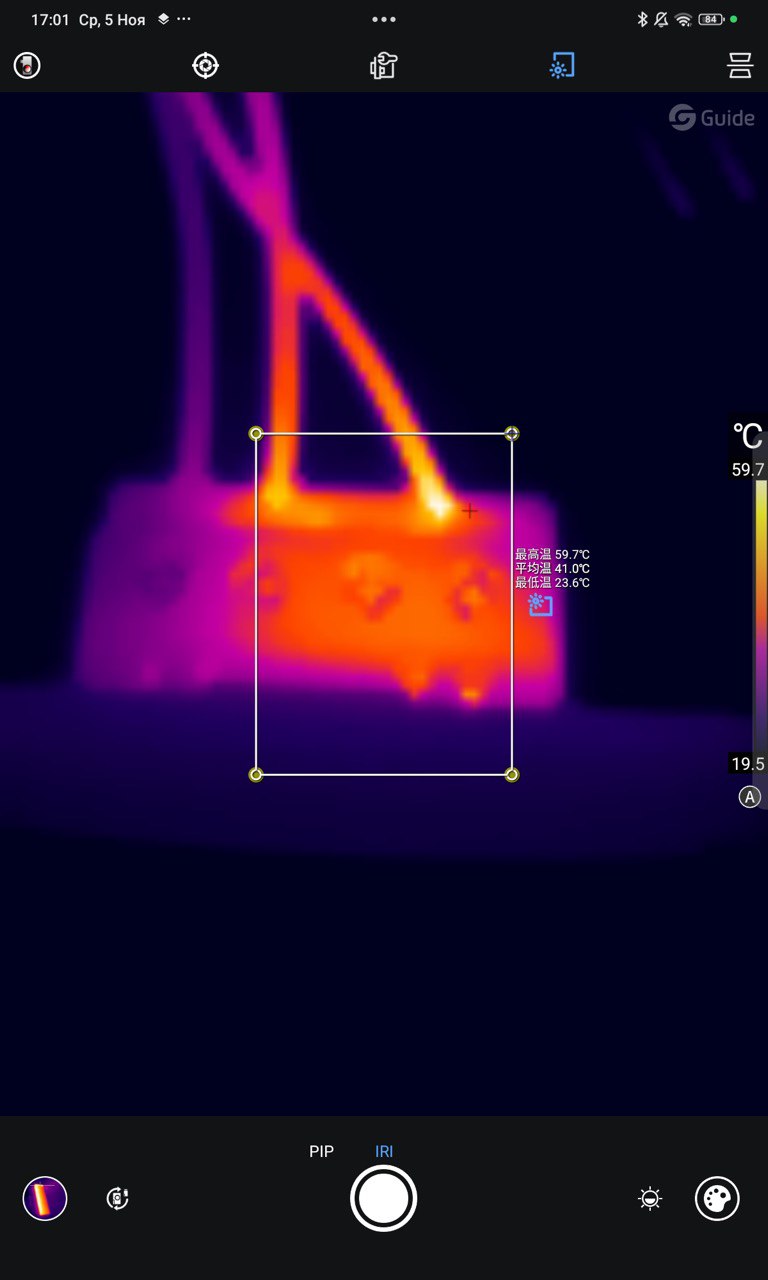

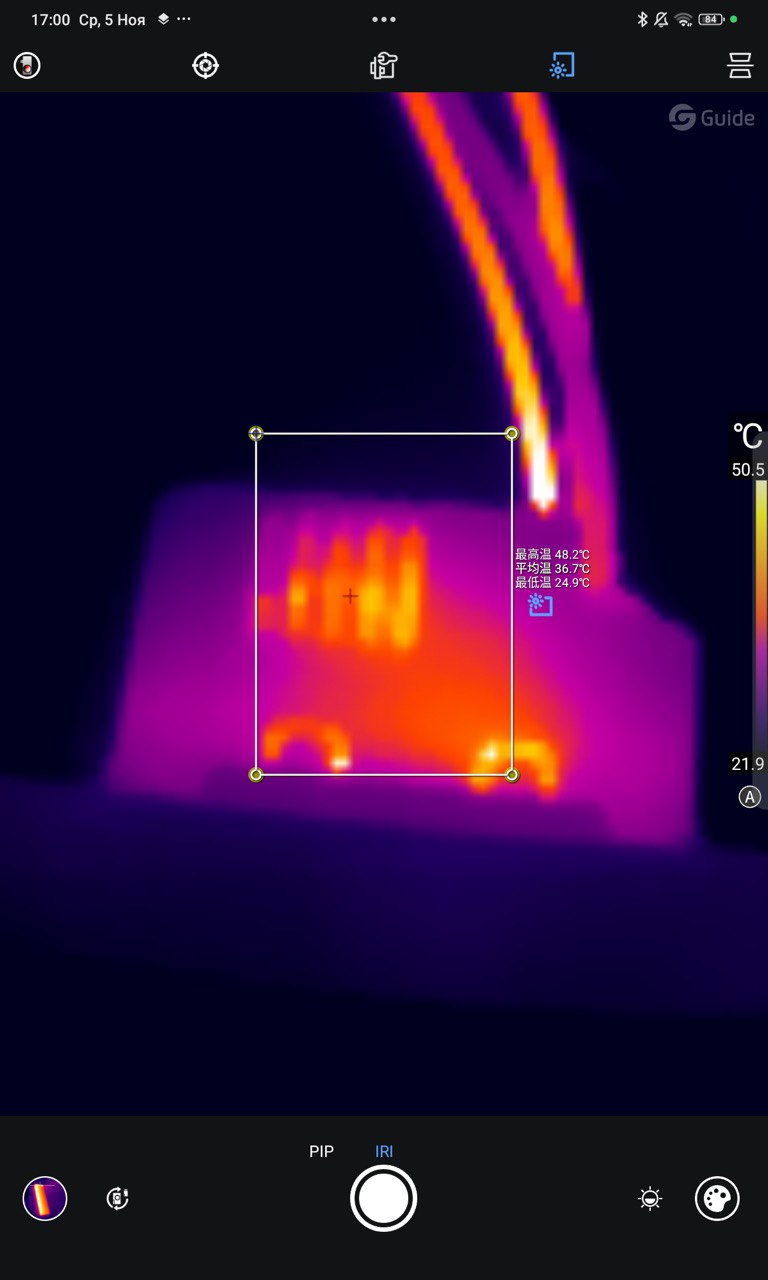

| 8 | Нагрелся до 59 градусов |
Заключение
Рейтинг - 9.5. Выключатель хорошо держит заявленную нагрузку, не перегревается. Обладает хорошим откликом, не пропускает команды. Обладает достаточно гибкой настройкой световой индикации, есть возможность отвязать клавишу от реле, причем отдельно отвязывается верхняя и нижняя кнопки клавиши. Может работать как с нейтралью, так и без. Если подавать команды достаточно быстро или в определенный тайминг (между нажатиями нужно выдерживать интервал порядка 1.5-2 секунд. Иначе команда либо будет выполнена с существенно большей задержкой, либо пропущена) - может их пропускать. Достаточно долго восстанавливает способность реагировать на команды после обесточивания.
