Метеостанция Modbus RS485 ComWinTop CWT-UWD-SDTHPMIAPR
Материал из Базы знаний Девелика
Дополнительные действия
Опубликовано
Карточка устройства: тип — Метеостанция, доступ — публичный
Тип устройстваМетеостанция

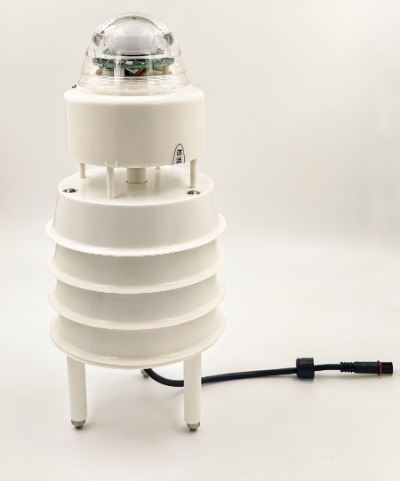

Назначение и функциональные требованияЭта небольшая интегрированная метеостанция может широко использоваться для экологического мониторинга, объединяя измерение скорости и направления ветра, температуры и влажности, сбор данных о шуме, PM2.5 и PM10, атмосферного давления, освещенности и накопленного количества осадков. Она использует стандартный протокол MODBUS-RTU, выход RS485, и расстояние связи может достигать до 2000 м. Данные могут быть загружены в программное обеспечение для мониторинга или ПЛК, HMI клиента через RS485. Широко используется для измерения скорости и направления ветра в таких областях, как метеорология, океанология, экология, аэропорты, порты, лаборатории, промышленность, сельское хозяйство и транспорт. **Особенности** - Применяется многокомпонентный дизайн устройства, легкий в установке.
- Скорость и направление ветра измеряются ультразвуковым методом, без ограничения углов, всенаправленно на 360°, одновременно можно получать данные о скорости и направлении ветра.
- Одновременный сбор данных о PM2.5 и PM10, диапазон: 0-1000 мкг/м³, разрешение 1 мкг/м³, уникальная технология сбора данных на двух частотах и автоматической калибровки, точность до ±10%.
- Скорость и направление ветра измеряются ультразвуковым методом, без ограничения углов, всенаправленно на 360°, одновременно можно получать данные о скорости и направлении ветра.
- Одновременный сбор данных о PM2.5 и PM10, диапазон: 0-1000 мкг/м³, разрешение 1 мкг/м³, уникальная технология сбора данных на двух частотах и автоматической калибровки, точность до ±10%.
Производитель устройстваComWinTop
Серия устройства—
Модель и линейка устройстваCWT-UWD-SDTHPMIAPR

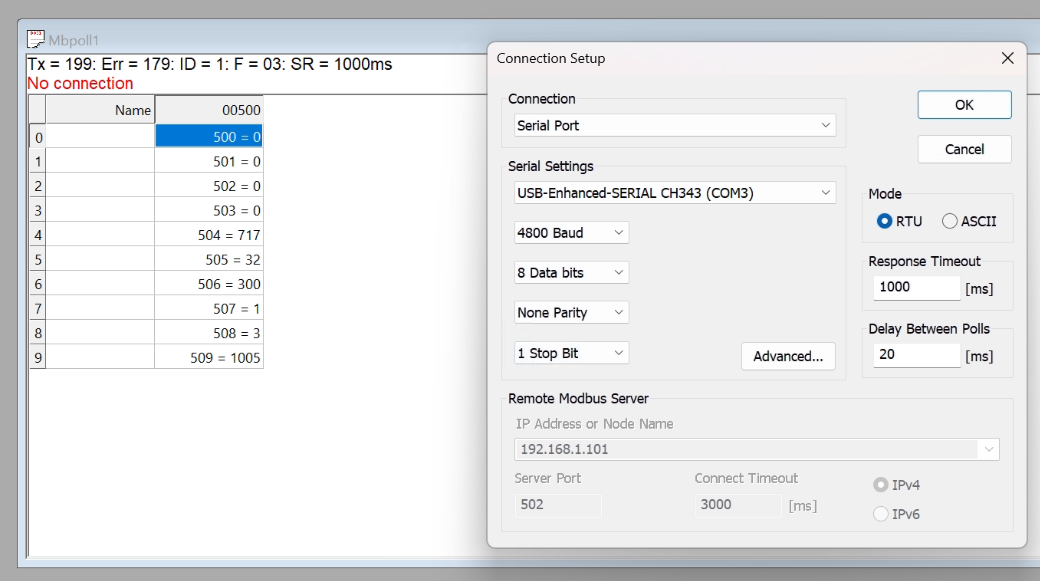

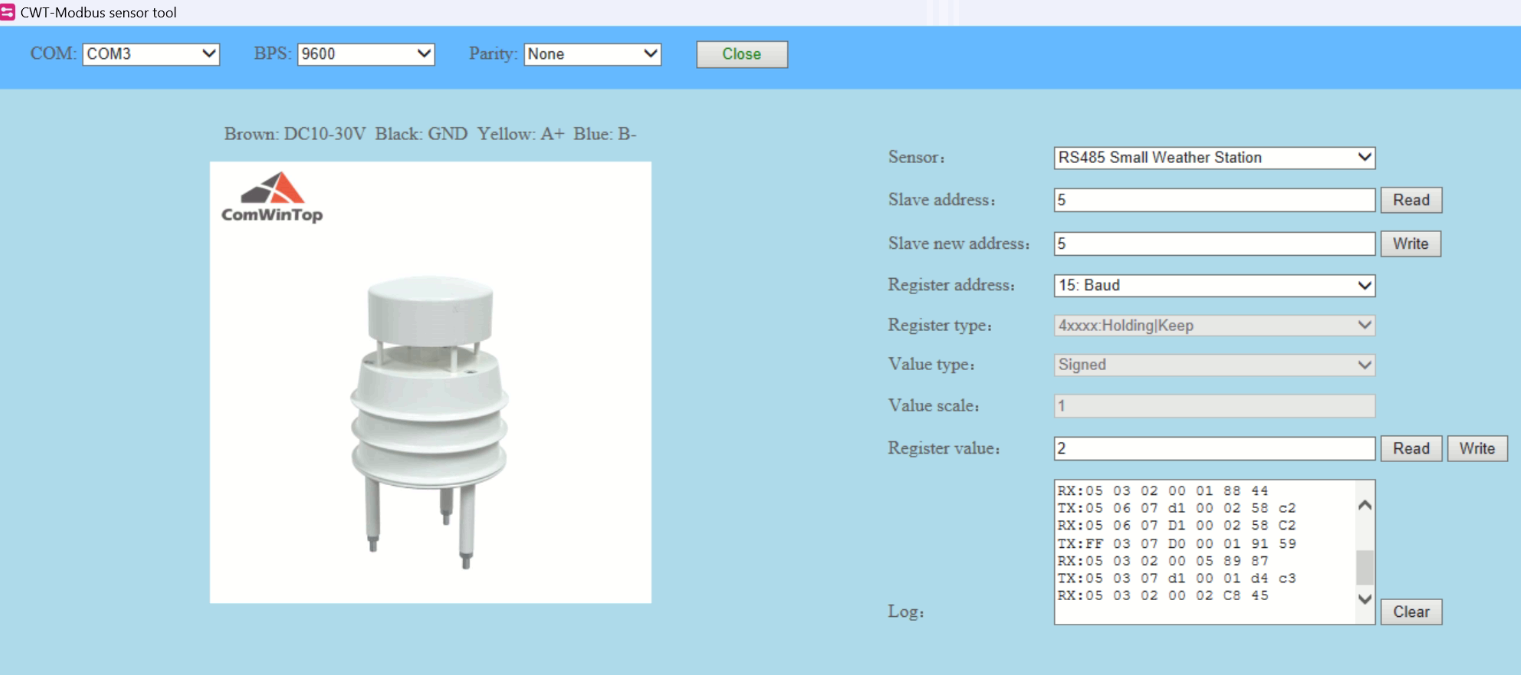

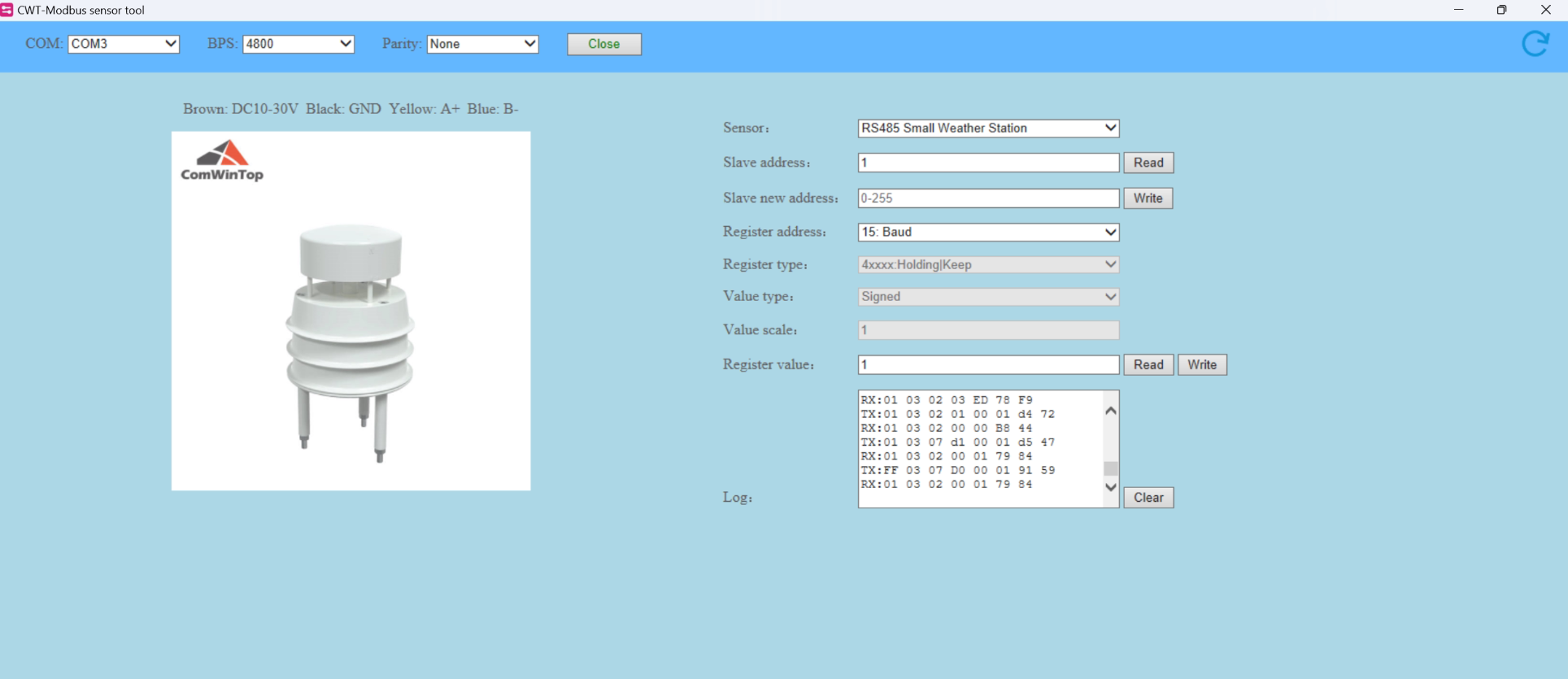

Артикул устройства и ссылка на сайт производителяcomwintop Документация Config tool instruction.pdf ion.pdf 28 мар. 2024 г., 10:40 Подключение погодной станции CWT-UWD-SDTHNPMIAP с Алиэк-3xMH.pdf xMH.pdf 28 мар. 2024 г., 10:42 Config Tool.zip ool.zip 28 мар. 2024 г., 10:41 RS485 Small Weather Station manual (V1.3).pdf .3).pdf 28 мар. 2024 г., 10:40 Комментарии по подключению 1. Подключаемся с помощью USB преобразователя через стандартный софт (см. выше). Параметры RS-485 (по умолчанию, из коробки) 2. Через стандартный софт устанавливаем Baud Rate на 9600 bps (значение 2) и адрес на необходимый (на скрине 5-й)

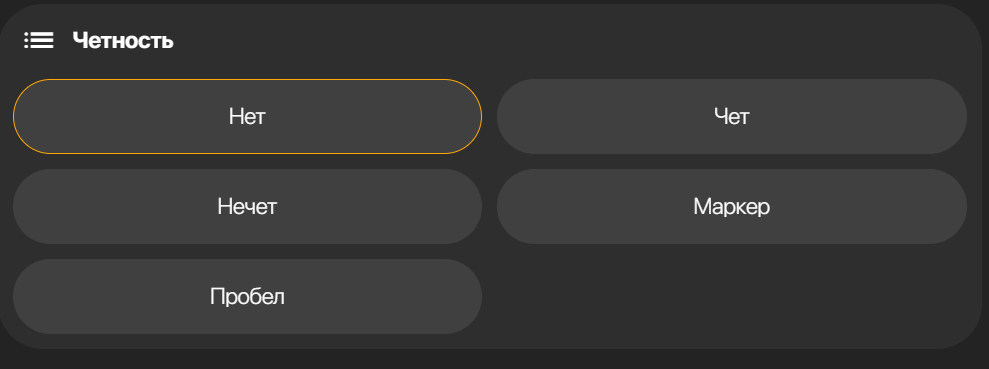

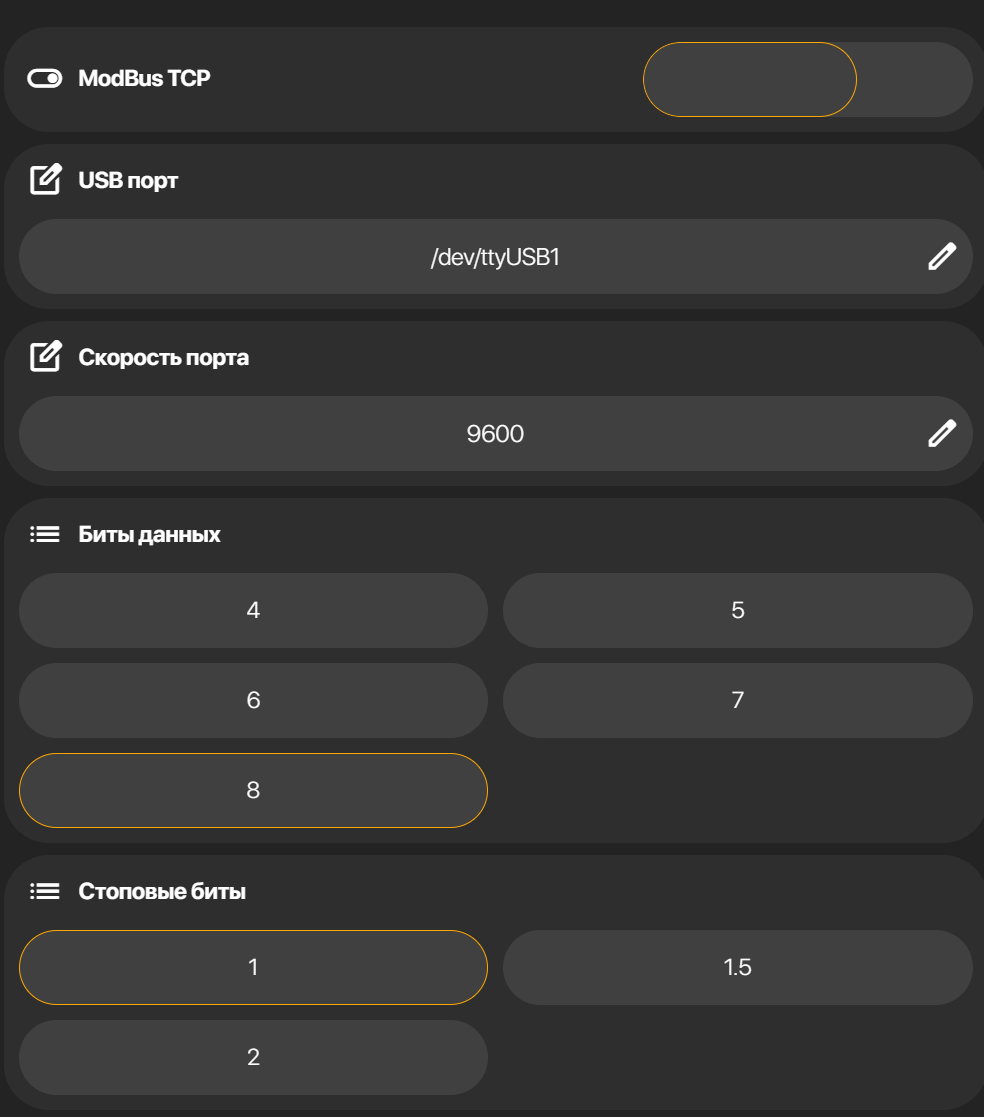

Затем прочитать и записать новые значения 3. Настраиваем подключение в SH 1) Заходим в настройки контроллера Modbus, к которому планируется подключить данная погодная станция и устанавливаем такие значения

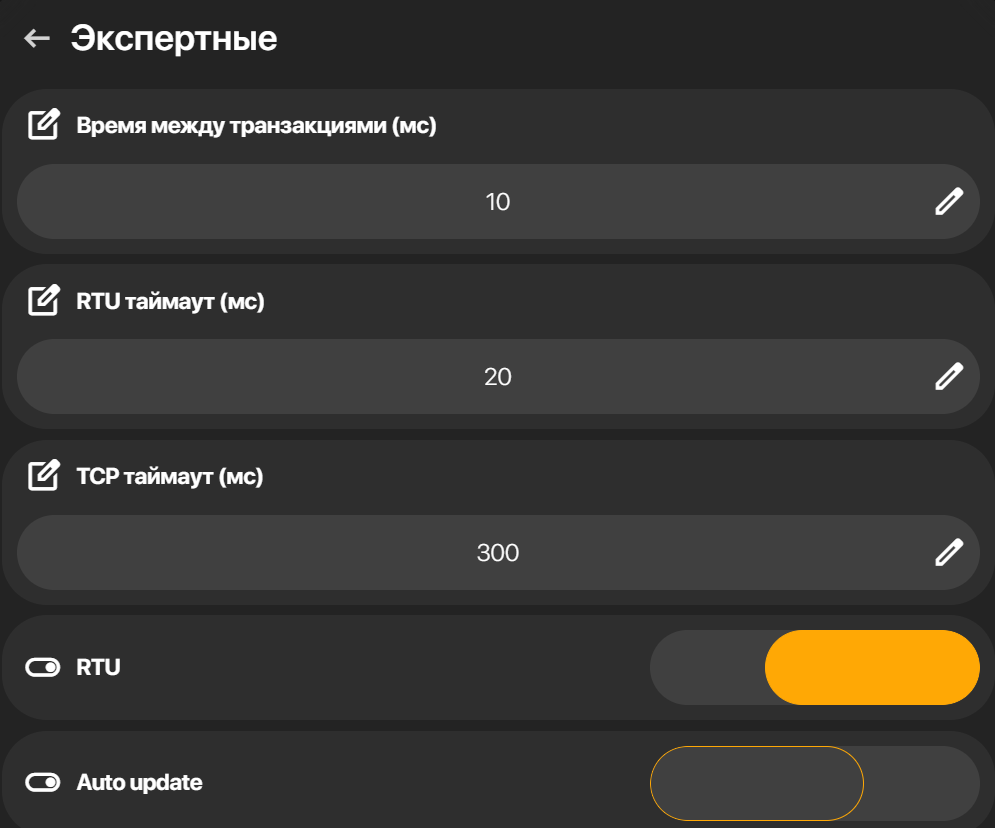

Экспертные :
4. Добавление шаблона в СХ (Modbus)

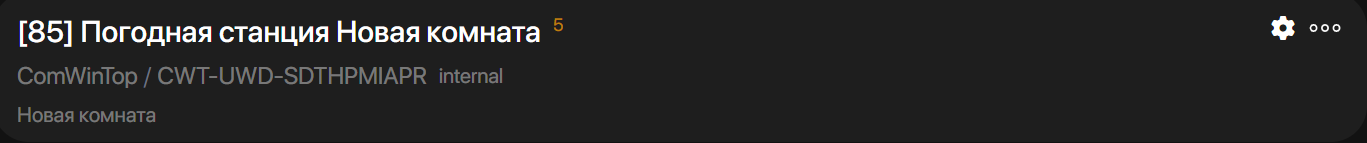

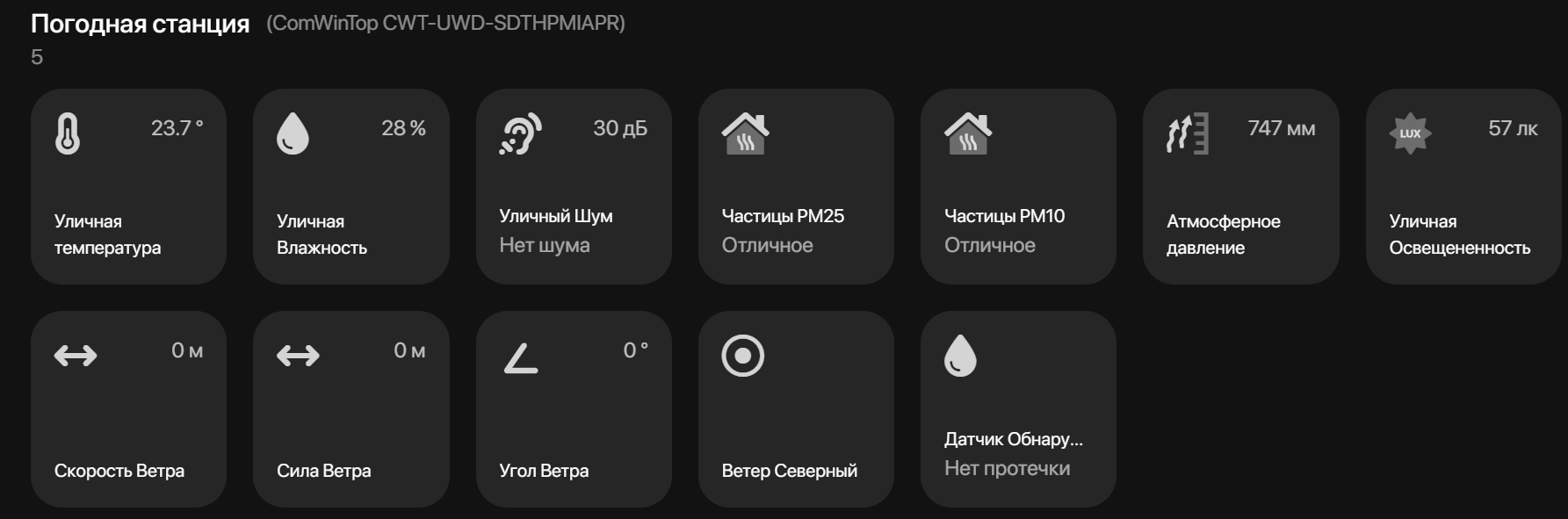

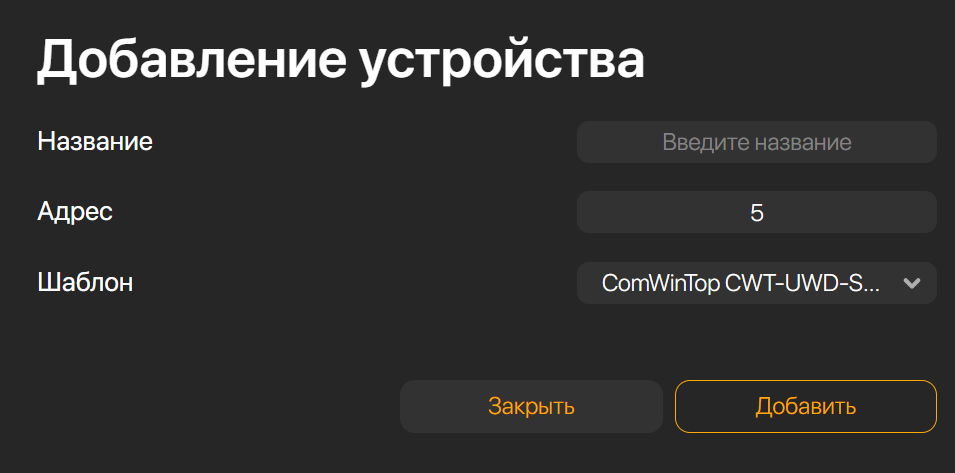

5. Создание устройства
Затем прочитать и записать новые значения 3. Настраиваем подключение в SH 1) Заходим в настройки контроллера Modbus, к которому планируется подключить данная погодная станция и устанавливаем такие значения
Экспертные :
4. Добавление шаблона в СХ (Modbus)
5. Создание устройства
Шаблон для sprutComWinTop_CWT-UWD-SDTHPMIAPR_DVLK_v0. 19.json 10 мар. 2025 г., 13:35
Интеграция со SprutModbus Примечания -
Каталог sprut-
Где купитьaliexpress
Стоимость$225
Номер на складеDVLK0222
Номер коробкиИспользуется в офисе
